¶ Gráficas
En MVScada puedes generar gráficas avanzadas personalizadas para ver la información mas relevante a tus intereses.

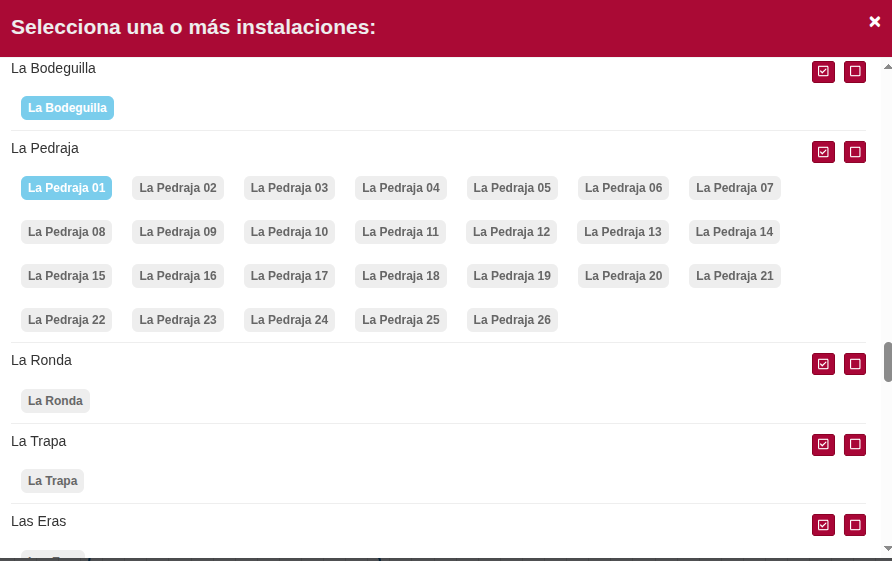

Nada mas entrar en la sección Gráficas, una ventana se abrirá, solicitando que elijas una o mas instalaciones (de las que tenga permisos el usuario) sobre las que se generarían las gráficas. Se pueden seleccionar instalaciones de distintos grupos/plantas, así como seleccionar/quitar todas las instalaciones de una planta a través de los botones ubicados a la derecha.

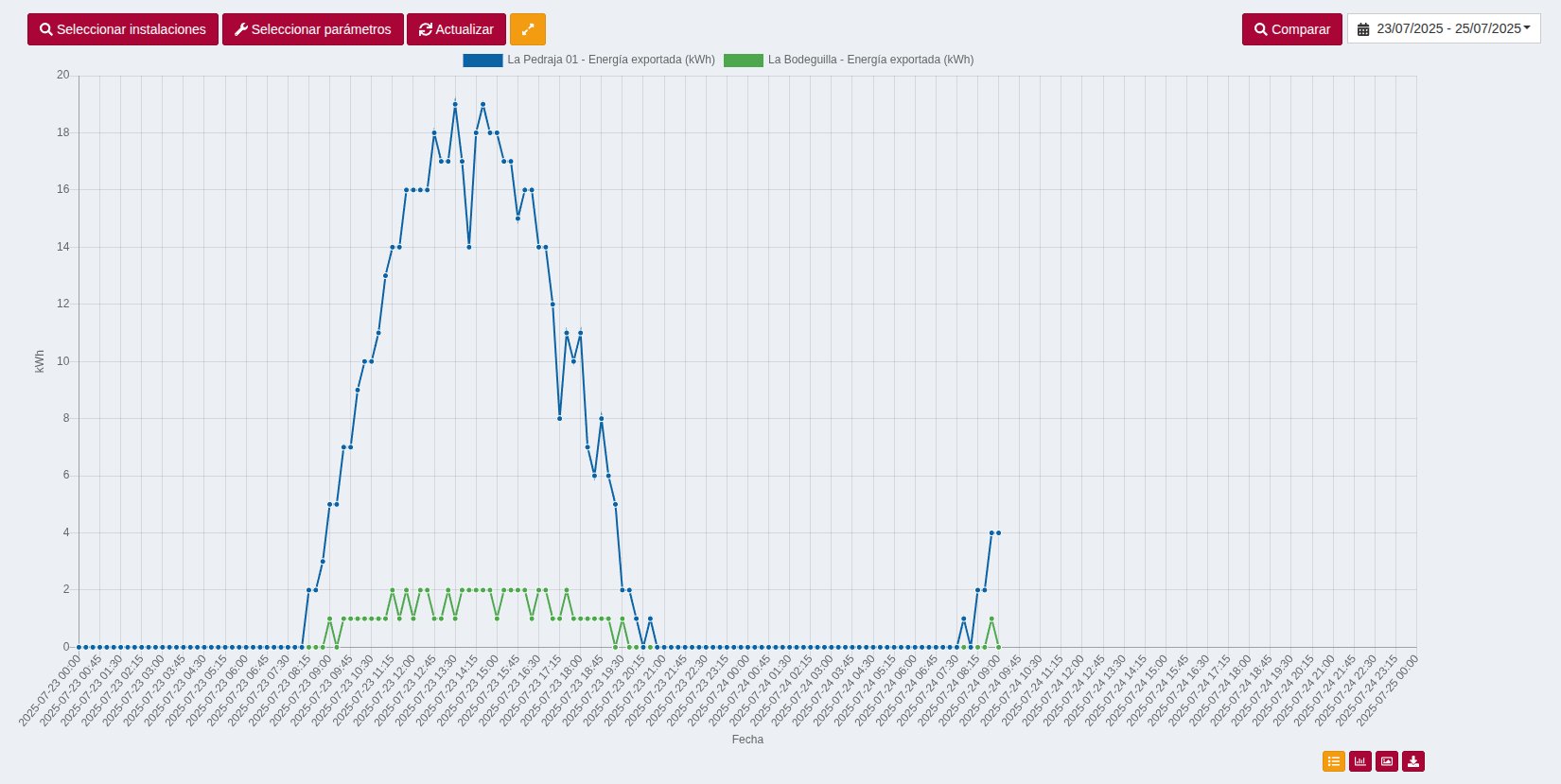

Una vez seleccionadas las instalaciones deseadas, basta con cerrar la ventana (pulsando la X en la esquina) para que se genere la gráfica con los valores por defecto, que serían los datos de energía exportada de ayer y hoy (mostrando hasta el último dato disponible).
Para una mayor legibilidad de los datos en la gráfica, se recomienda no añadir demasiadas instalaciones ni demasiados parámetros.
Una vez generada la gráfica con unas instalaciones seleccionadas y los parámetros por defecto, podemos cambiar los parámetros en función a nuestros intereses. Para ellos simplemente pulsaríamos el botón “Seleccionar Parámetros”.

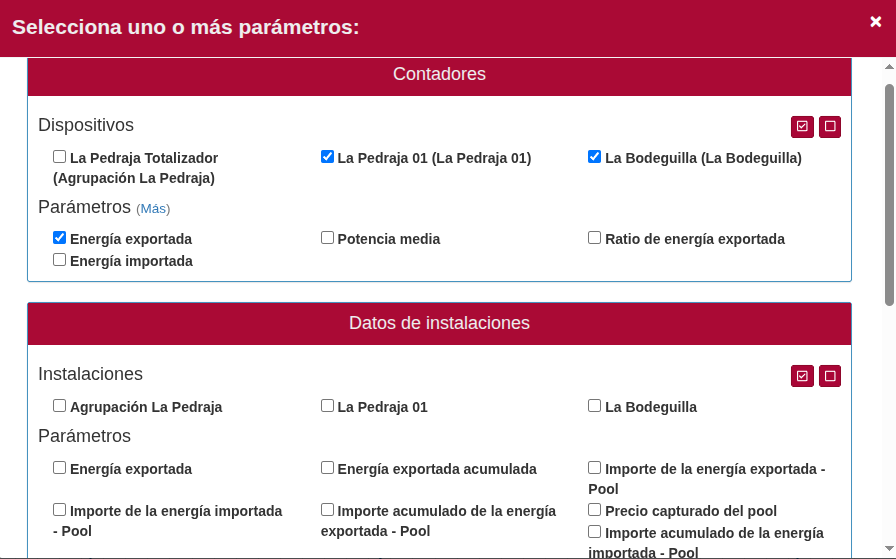

En esta ventana, encontramos numerosos parámetros para personalizar la gráfica, agrupados en distintas secciones:
- Contadores: Dispositivos (muestra todos los contadores de las instalaciones preseleccionadas), Parámetros (energía exportada, importada, potencia media, y ratio de energía exportada).
- Datos de instalaciones: instalaciones (muestra todas las instalacciones preseleccionadas), Parámetros (energía exportada, exportada acumulada, importe de energía exportada/importada/acumulada - pool, precio capturado del pool, precio capturado del contrato, importe/acumulado de la energía exportada - contrato, e importe según contrato.
- Inversores: Dispositivos (muestra todos los inversores de las instalaciones preseleccionadas), Parámetros (energía, energía acumulada, ratio de energía, potencia activa AC, ratio de potencia activa AC).
- ESIOS: Parámetros: Esios precio final, precio SPOT, PVPC, PVPC DHA, PVPC DHS.
Por último, en la parte inferior derecha, debajo de la gráfica, tenemos unos botones con distintas utilidades, por orden: Mostrar/Ocultar leyenda, Cambiar de gráfica de barras a gráfica de líneas, Descargar gráfica (en formato .png), y por último ver los datos de la gráfica en texto organizado por columnas.
